加工中心上的自動換刀裝置由刀庫和刀具交換裝置組成

2020-04-21 14:50:32

次

加工中心對自動換刀裝置有以下具體要求：

1、刀庫容量適當

2、換刀時間短

3、換刀空間小

4、動作可靠、使用穩定

5、刀具重複定位精度高

6、刀具識別準確

二、刀庫以及換刀方式

在所用的加工中心主要有兩種類型的刀庫，一個是盤式一種是鏈式。盤式刀庫裝刀容量相對較小,一般在 1~24 把,主要適用於小型加工中心;鏈式刀庫裝刀容量大,一般在 1~100 ,主要適用於大中型加工中心。

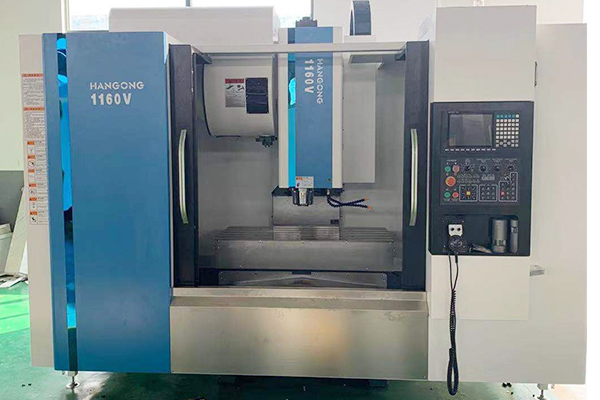

立式加工中心機

加工技術中心的換刀方式進行一般有兩種：機械手換刀和主軸換刀。

1、機械手換刀

刀具的選擇由刀具庫進行，再由機械手完成刀具的換刀動作，這用在加工中心的形式..機床結構不同，機械手的形式及動作均不一樣。

2、主軸換刀

通過刀庫和主軸箱的配合動作來完成換刀,適用於刀庫中位置與主軸上位置一致的情況。一般是采用把盤式刀庫設置在主軸箱設計可以運動到的位置，或整個刀庫能移動到主軸箱之間可以通過到達的位置。換刀時,主軸運動到刀庫上的換刀位置,由主軸直接取走或放回。這種方式多用於采用40號以下刀柄的中小型數控加工中心。
